1.1 Nama, simbol & fungsi komponen




1.1 Nama, simbol & fungsi komponen


  • Litar Bersepadu/ Litar Terkamil/ IC-Integrated Circuit
  1. Litar Bersepadu membentuk satu litar dalam pakej kecil/mikro. Mengecilkan saiz litar, menjimatkan ruang
  2. IC adalah gabungan komponen-komponen seperti perintang, kapasitor, transistor dan diod dalam satu cip silikon/ mikro silikon/ serpihan.

1.2 Membaca & menterjemah lukisan skematik

1.2 Membaca & menterjemah lukisan skematik












1.3 Penghasilan projek

1.3 Penghasilan projek

BAB 2 KT ENJIN

BAB 2 KT ENJIN

2.1 Jenis serta kegunaan pengikat & pencantum

2.2 Bahagian luar enjin

2.3 Bahagina dalam enjin

2.4 Edaran empat lejang

2.5 Sistem enjin

2.6 Mneservis enjin

2.1 Jenis, kegunaan pengikat & pencantum





2.1 Jenis, kegunaan pengikat & pencantum

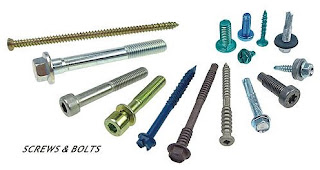

Pengikat = bol, nat, stad, skru tudung

Bol

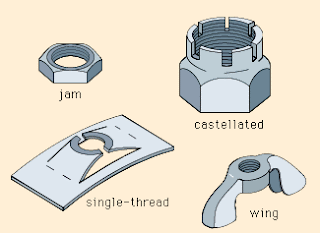

Nat



Stad

Skru tudung


Pencantum = kekunci

Kekunci wooddruff

Kekunci persegi

2.2 Bahagian luar enjin

2.2 Bahagian luar enjin



Kepala silinder

Palam pencucuh



Sirip penyejuk

Palam pengisi minyak

Bongkah enjin



Ukur celup

Palam buang minyak

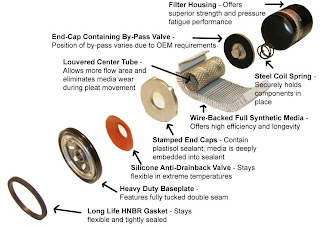

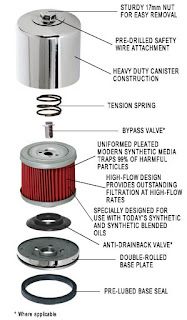

Pembersih udara





Roda tenaga

Karburetor



Tangki bahan api



Penyenyap bunyi

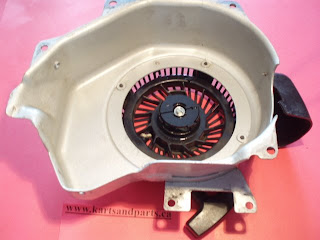

Perumah penghembus


Takung minyak

2.3 Bahagian dalam enjin




2.3 Bahagian dalam enjin

  • Lubang silinder
  • Rongga masukan
  • Rongga ekzos
  • Ruang pembakaran
  • Piston

  • Rod penghubung
  • Aci engkol
  • Aci sesondol

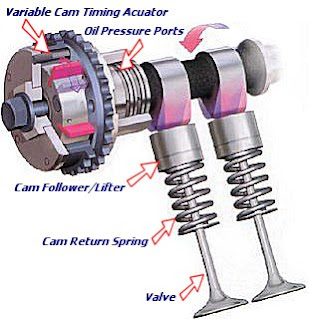

  • Injap
  • Tapet

2.4 Edaran empat lejang

2.4 Edaran empat lejang

  • Lejang Masukan
























  • Lejang Mampatan



























  • Lejang Kuasa

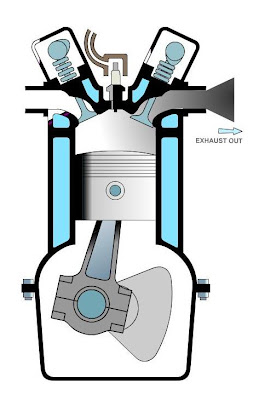

  • Lejang Ekzos
- piston bergerak ke atas dari TTB ke TTA
- injap ekzos terbuka
- gas ekzos ditolak keluar melalui rongga ekzos
- aci engkol telah berputar 2 pusingan = 720 darjah


























2.5 Sistem enjin

2.5 Sistem enjin

  • Sistem bahanapi
- membekalkan bahan api dari tangki bahan api melalui saluran bahan api
- udara dari penapis/ pembersih udara
- mencampurkan bahan api & udara di karburetor
- kemudian disalurkan ke ruang pembakaran melalui rongga masukan dan injap masukan
























  • Sistem Penyalaan
- membekalkan voltan tinggi yang dihasilkan di bahagian magneto ke palam pencucuh melalui
kabel tegangan tinggi
Sistem penyalaan magneto
-























  • Sistem Pelinciran
- membekalkan minyak pelincir ke semua bahagian enjin untuk mengurangkan geseran,
memindahkan haba serta menyerap gegaran
-


























  • Sistem Penyejukkan
- 2 jenis = penyejukan udara & penyejukan cecair






















  • Sistem Ekzos

2.6 Alatan tangan dan Menservis enjin







2.6 Alatan tangan dan Menservis enjin

Alatan tangan
  • Sepana hujung terbuka

- kedua-dua hujung terbuka
- digunakan di mana sepana gelang tidak boleh digunakan
- saiz= bukaan rahang
  • Sepana gabung


- satu hujung gelang & satu rahang terbuka
- kedua-dua hujung sama saiz
  • Sepana gelang

- kedua-dua hujung = gelang soket
- cengkaman kuat, tak mudah tergelincir
- digunakan pada ruang yang sempit
- saiz= diameter dalam gelang
  • Soket - digunakan bersama tangaki

- melonggarkan/ mengetatkan bol, nat & skru tudung kepala heksagon
- saiz= diameter dalam soket
  • Soket dalam - digunakan bersama tangkai


- badan lebih panjang drpd soket
- memasang & membuka palam pencucuh
  • Tangkai L

- hasilkan tekanan kuat semasa mengetatkan nat/ bol
  • Tangkai hayun

- melonggarkan/ mengetatkan bol/ nat yang perlukan tekanan/ rengkuhan kuat
- dapat ditukar arah tanpa mengangkat soket drpd nat
  • Tangkai gear sala

- soket dapat diputarkan satu arah sahaja semasa membuka/ mengetatkan tanpa perlu
mengangkat soket drpd nat
- terdapat tuil untuk tentukan arah pusingan
  • Tangkai T


- kedudukan kepala boleh ubah
- beri daya pusingan yang kuat
  • Tangkai pelaju



- berbentuk engkol
- daya ketat tidak begitu kuat
- melonggar/ mengetatkan nat/ bol dengan cepat
  • Tolok perasa bilah

- ukur kelegaan permukaan rata seperti
  • Tolok perasa dawai
  • Perengkuh daya kilas
- terdapat skala (dalam ukuran paun-kaki) jumlah tepat daya kilas yang diperlukan untuk
mengetatkan nat/ bol
  • Pemutar skru kontot
